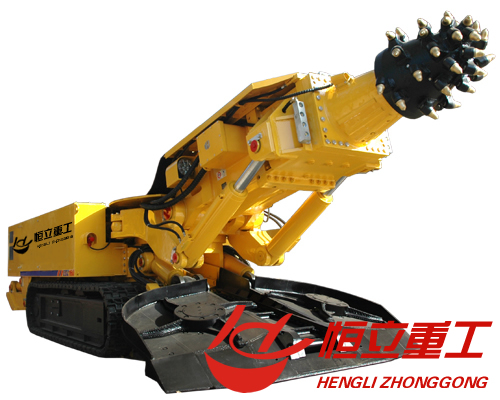

產品介紹—掘進機型號HLZ-75
懸臂式掘進機的主要特點：
- 懸臂式掘進機僅能截割巷道部分斷面，要破碎全斷面巖石，需多次上下左右連續移動截割頭來完成工作。可用于任何斷面形狀的隧道；
- 掘進速度受掘進機利用率影響很大，在最優條件下利用率可達60%左右，但若巖石需要支護或其它輔助工作跟不上時，其利用率更低；
- 與全斷面掘進機有一些相同的優點：連續開挖、無爆破震動、能更自由地決定支護巖石的適當時機；可減少超挖；可節省巖石支護和襯砌的費用；
- 與全斷面掘進機比較，懸臂式掘進機小巧，在隧道中有較大的靈活性，能用于任何支護類型；
- 與全斷面掘進機相比，具有投資少、施工準備時間短和再利用性高等顯著特點。
性能特點：
- 整機匹配合理，可靠性好，重心低，穩定性好；
- 截割部采用振動機構，破巖能力強；
- 行走部摩擦板結構，性能可靠，維護量小；
- 各部件采用長壽命、高強度結構設計；
- 裝載、一運采用液壓馬達直接驅動，故障率低；
- 電氣控制和保護功能模塊化；
- 關鍵元件采用國際、國內知名品牌。
|
項目 |
單位 |
技術參數值 |
|
產品型號 |
|
懸臂式掘進機HLZ-75 |
|
外形尺寸（A×M×H） |
m |
8.29×2.5×1.5 |
|
鏟板寬度(N) |
m |
2.5 |
|
履帶外側寬度(M) |
m |
1.78 |
|
裝機總功率 |
kW |
130 |
|
整機重量 |
t |
25.3 |
|
最大掘進高度(D) |
m |
3.6 |
|
最大定位掘進寬度(2W) |
m |
5.0 |
|
經濟切割斷面 |
m² |
6～17 |
|
掘進斷面形狀 |
|
任意 |
|
爬坡能力 |
° |
±18 |
|
可切割巖石單軸抗壓強度 |
MPa |
≤50 |
|
地隙 |
mm |
180 |
|
切割頭最大直徑 |
mm |
Φ880 |
|
切割電機功率 |
kW |
75 |
|
切割頭轉速 |
r/min |
50 |
|
伸縮距離 |
mm |
500 |
|
最大臥底深度 |
mm |
250 |
|
裝載形式 |
|
星輪式 |
|
星輪轉速 |
r/min |
29 |
|
輸送機形式 |
|
邊雙圓環鏈刮板式 |
|
輸送機鏈速 |
m/s |
0.9 |
|
輸送機槽寬 |
mm |
500 |
|
運輸能力 |
m³/h |
168 |
|
行走形式 |
|
履帶式 |
|
行走速度 |
m/min |
3.2/6 |
|
履帶最大牽引力 |
kN |
130 |
|
平均接地比壓 |
MPa |
0.12 |
|
泵站功率 |
kW |
55 |
|
額定工作壓力 |
MPa |
16 |
|
工作介質 |
|
N68#抗磨液壓油 |
|
外噴霧壓力 |
MPa |
≥1.5 |
|
內噴霧壓力 |
MPa |
≥3.0 |
|
總流量 |
L/min |
≥35 |
|
供電電壓 |
V |
1140/660 |
|
總控制功率 |
kW |
130 |
|
照明電壓 |
V |
36 |
|
防爆形式 |
|
隔爆兼本質安全型 |
|
可配橋式轉載機 |
m |
7.5～17.5 |
注：上述部分參數可以按用戶的要求設計，同時我公司有保留及時更改的權利。
